油氣混輸雙螺桿泵專業用于油田上含有油、汽、水等多相介質原油的輸送。提高老油井的產油量和充分利用油中的天然氣。

油氣混輸雙螺桿泵是石油運輸常用的輸送泵，油氣混合輸雙螺桿泵具有結構獨特、高效節能、輸送壓力高、無脈動、振動小、運行平穩可靠、流量調節區域大，操作維護方便等特點，現有的臥式油氣混輸雙螺桿泵在工作時，需要長時間不間斷工作，導致臥式油氣混輸雙螺桿泵產生大量的熱量，而臥式油氣混輸雙螺桿泵是自然散熱的，散熱效果較差，導致溫度逐漸升高，影響其穩定性運作，并且降低了臥式油氣混輸雙螺桿泵的使用壽命，所以需要進行改進。

液化氣雙螺桿泵概述

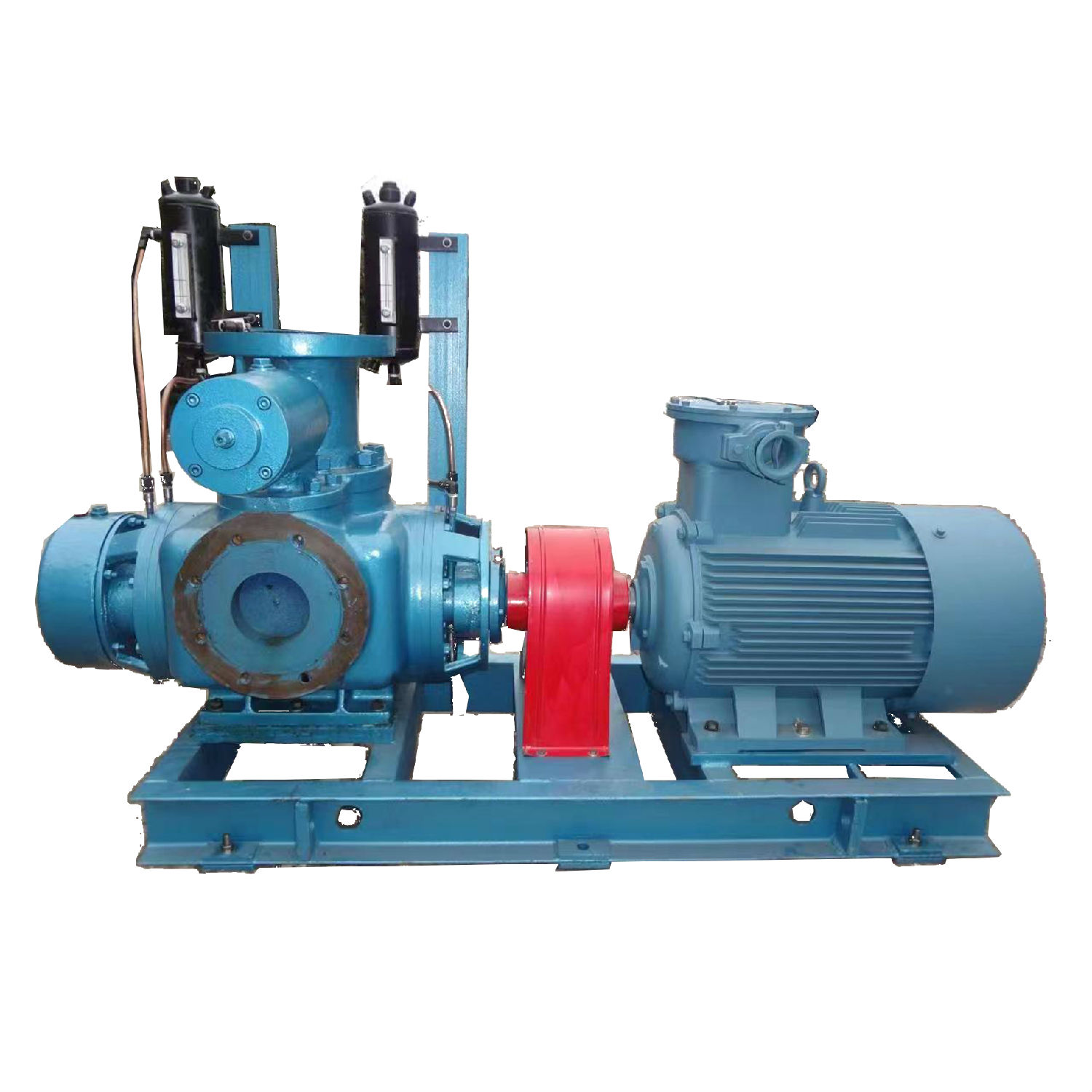

液化氣雙螺桿泵多相混輸螺桿泵是在深入研究吸收國外先進技術的基礎上，依照我們目前油品輸送的實際要求研制開發了軸承外置式雙吸雙螺桿泵，并按照國家標準GB11035-89<<船用電動雙螺桿泵>>的規定生產的。通過泵體中主、從動螺桿的相互嚙合，以及螺桿和泵體孔的配合，在泵體中形成一個個密封空腔，在螺桿轉動時，這些密封空腔連續向前移動，推動密封腔中的液體到出口排出，實現輸送液體的目的。

液化氣雙螺桿泵結構特點

液化氣雙螺桿泵該系列雙螺桿泵采用雙吸式結構，螺桿兩端處于同一壓力腔中，軸向力可以自行平衡。兩端軸承采用外裝式，單獨采用潤滑油（脂）潤滑，因而不受輸送介質的影響，兩螺桿間用一對同步齒輪驅動，螺桿齒面間瓶不接觸，而留有一微小間隙，介質中的雜質并不能對螺桿齒面產生直接的磨損（除沖刷外）。

一般在泵體上都帶有內流式安全閥，當排放壓力超過額定值時，有一定保護作用。泵體上的進出口方向有二種，一為水平出；二為水平進，垂直向上出；用戶可根據自己需要選擇。

1、輸送液體平穩、無脈動、無攪拌、振動小、噪音低。

2、有很強的自吸性能，多相混輸時，含氣率不高于80%，含沙量不高于500g/m3.

3、外置軸承結構，采用獨立潤滑，可以輸送各種非潤滑性介質。

4、采用同步齒輪驅動，二轉子之間不接觸，即使短時間空轉也無妨。

5、泵體帶有加熱套，可以輸送各種清潔或含有固體小顆粒的低粘度或高粘度介質（一般顆粒直徑小于0.12-0.2mm)

6、正確的選用材料，甚至可以輸送很多有腐蝕性的介質。

7、雙吸式結構，轉子上沒有軸向力。

8、軸端采用機械密封，具有壽命長、泄漏少、適用范圍廣的特點。

液化氣雙螺桿泵性能范圍

1、最高工作壓力6.3MPa。

2、流量范圍 1～1000m3/h。

3、溫度范圍-20～220℃。

4、介質粘度 1～3000mm2/s，降低轉速可達到106mm2/s。

液化氣雙螺桿泵應用范圍

輸送未經處理的含氣、含水原油和各種氣液混輸。

適合海上、陸上油氣開采，和其他條件下的氣液混輸。

可在100%液相或含氣量≤95%條件下連續工作，亦可100%氣量條件下短暫運行(≤15分鐘)。

油氣混輸泵是由氣液混輸雙螺桿泵、驅動裝置、潤滑站、監控裝置共同組成的撬裝系統

液化氣雙螺桿泵產品概況

裝地面輸送撬裝是將油氣分離、緩沖、加熱、增壓、外輸?shù)裙δ芙M合在一個撬裝底板上的裝置。該裝置由分離緩沖空間、加熱空間、兩臺輸送泵、電動換向閥、調節閥、藍式過濾器、相應的管路閥門和控制系統等組成。裝置實現遠程終端控制系統，實現實時數據采集、流量實時監控，故障自動報警，智能控制等數據化管理功能，達到了智能化和一鍵式操作。

1、采用加熱裝置使原油粘度降低，從而改善原油的流動性，減小流動阻力；

2、分離緩沖部分相當于一個緩沖罐，主要是將油氣分離，分離出的氣體經氣液分離器進一步除油后由出氣管線一部分供加熱部分燃燒外，剩下氣體全部油氣混輸至下一個級站。液體進入緩沖空間。緩沖部分有足夠的容積使油水在其中停留一定時間，即保證了液面的平穩，又保證了供外輸螺桿泵以足夠的液量。

3、裝置采用兩臺油氣混輸雙螺桿泵為外輸出動力，是以一主一備運行方式為增壓輸出流程設計的。

4、控制閥采用電動閥為實現一鍵式切換主備用泵使用。

5、調節閥是有4~20mA輸入信號對應開度角度來平穩緩沖區的液位。

6、過濾器采用快開式設計，便于檢修，降低日常維護勞動強度和操作難度。

液化氣雙螺桿泵特點

1、功能高度集成，滿足多種工藝流程要求，運用性強；

2、結構撬裝，便于標準建設，可有效縮短建設周期，提供建設質量；

3、通過所配RTU系統實現遠程終端控制，滿足油田數據化管理要求；

4、通過推廣應用新技術新產品，實現清潔操作，美化站地環境；

5、通過采用高頻翅片管，高效節能燃燒器等，實現就地利用能源，減少排放，降低能耗；

產品參數

流量：0~150 m³/h

壓力：≤6.3MPa

液化氣雙螺桿泵儀表規格

1、壓力變送器：鋁殼密封不銹鋼結構，體積小，高靈敏度，測量范圍0~4MPa，對應4~20mA，兩線制，防爆。

2、溫度變送器：-20℃~100℃，對應4~20mA，兩線制，防爆。

3、液位變送器：測量管中心距0~110cm，對應4~20mA，兩線制，DN25、PN1.6，防爆。帶保溫。

4、指針式壓力表：0~4MPa，和0~2.5MPa，

5、雙金屬溫度表：量程0~100℃.

6、可燃?xì)怏w報警：預計報警值25ppm，防爆。
